Arcade Torzähler

Dieser Torzähler ist als rein mechanisches Zählsystem für analoge Spiele gedacht. Er zeigt den Punktestand ohne Elektronik, ohne Strom und ohne Software – reduziert auf das Wesentliche.

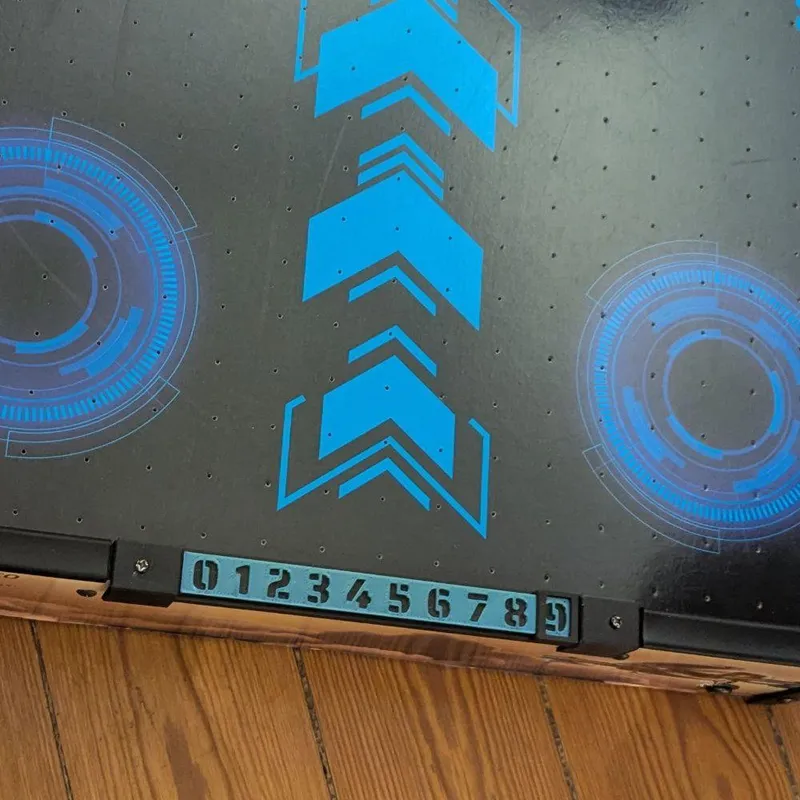

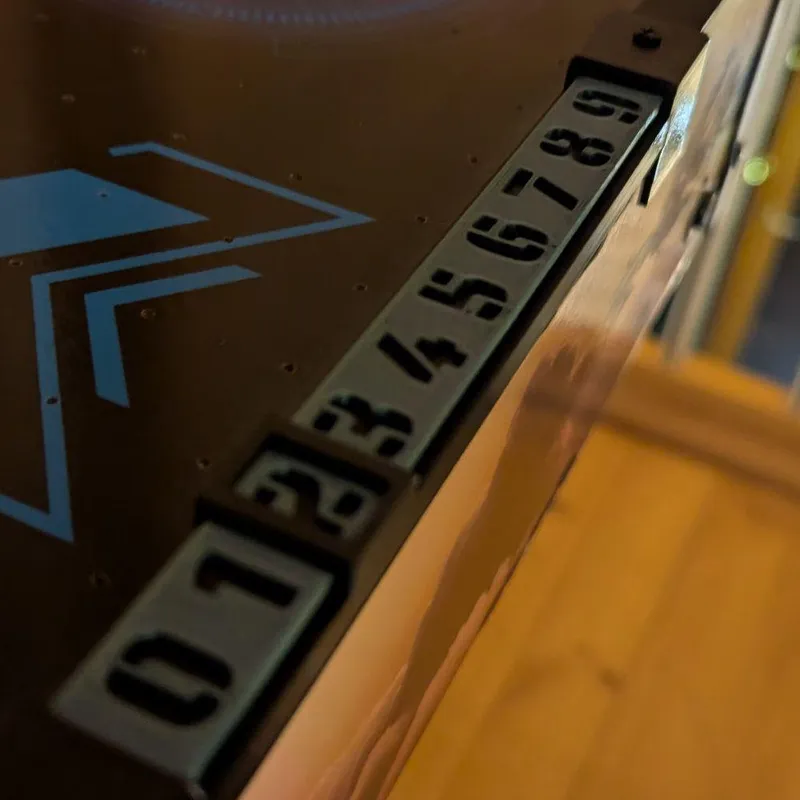

Ursprünglich entstand das Objekt für einen Airliner-Airhockey-Tisch, bei dem das vorhandene Zählsystem weder funktional noch gestalterisch überzeugte. Aus dieser konkreten Anwendung heraus wurde der Zähler weiterentwickelt und so ausgelegt, dass er auch an anderen analogen Arcade-Games und Spielaufbauten eingesetzt werden kann.

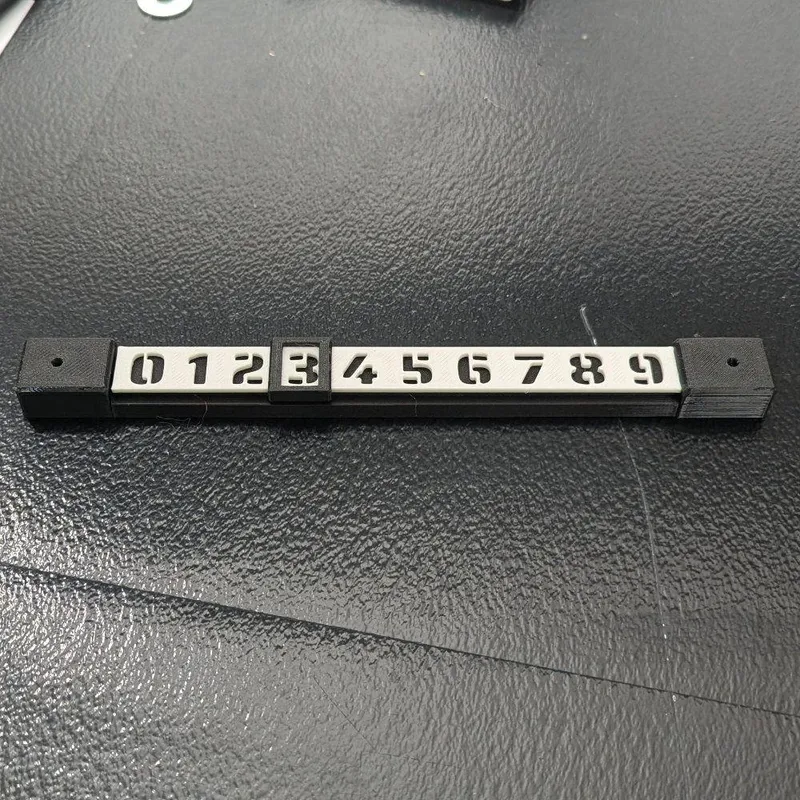

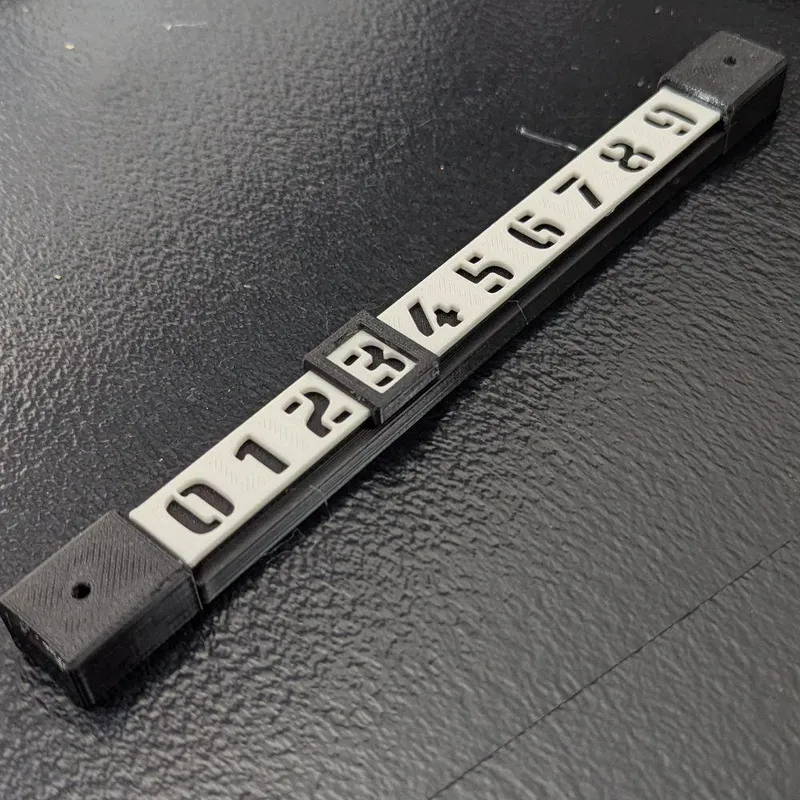

Das Ergebnis ist ein modularer, verschiebbarer Zahlenzähler, der sich gut ablesen lässt und mechanisch zuverlässig ist. Die Konstruktion ist bewusst zurückhaltend gestaltet, damit sie sich in unterschiedliche Spielumgebungen einfügt, ohne selbst im Vordergrund zu stehen.

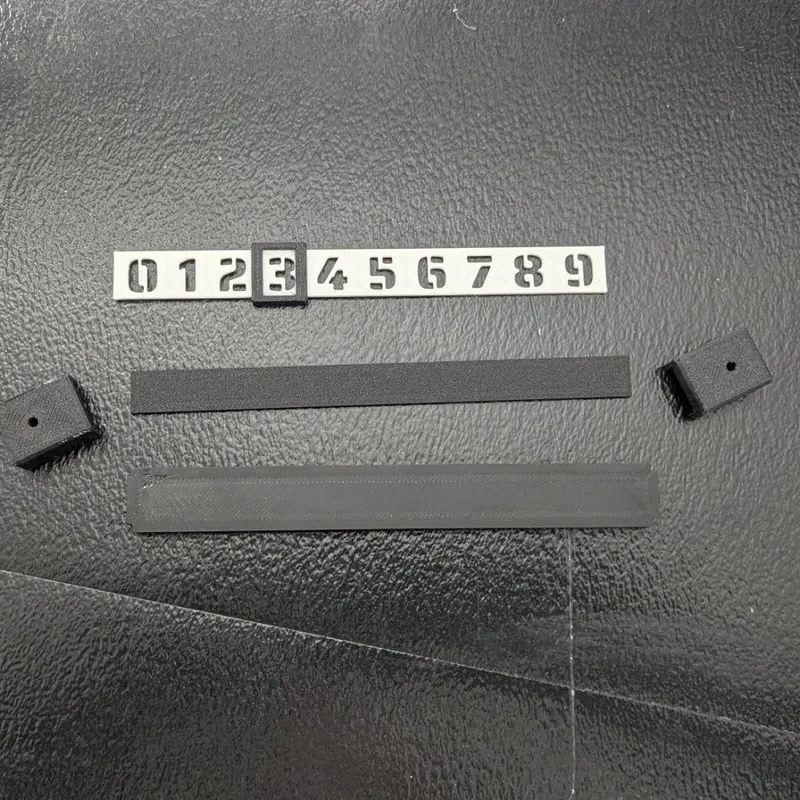

Der Torzähler besteht aus sechs einzelnen Bauteilen, die zu einer stabilen Einheit zusammengefügt werden.

Die Konstruktion ist so ausgelegt, dass sie verschraubt montiert werden kann und dauerhaft spielfest bleibt.

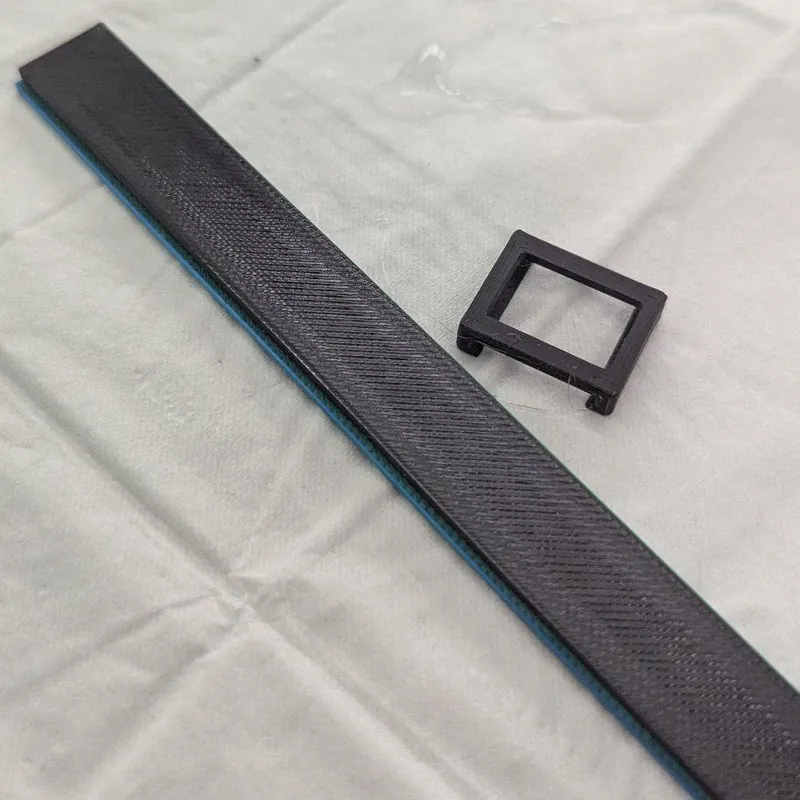

Bestimmte Bauteile – insbesondere der Steg, die Steghalter und der Zahlenschieber – wurden in PETG ausgeführt. Diese Materialwahl war notwendig, da beim ursprünglichen Einsatz ein schwebender Steg realisiert wurde, der mechanisch stärker belastet wird. Andere Teile wurden in PLA gedruckt. Eine vollständige Umsetzung in PLA ist grundsätzlich möglich, abhängig vom Einsatzbereich.

Genutztes Werkzeug

• 3D-Drucker
• Filament
• Blender
• UHU-Allplast
