Arcade Torzähler

Ein mechanischer Torzähler für analoge Spiele – ohne Elektronik, ohne Strom und ohne Software.

Ausgangspunkt

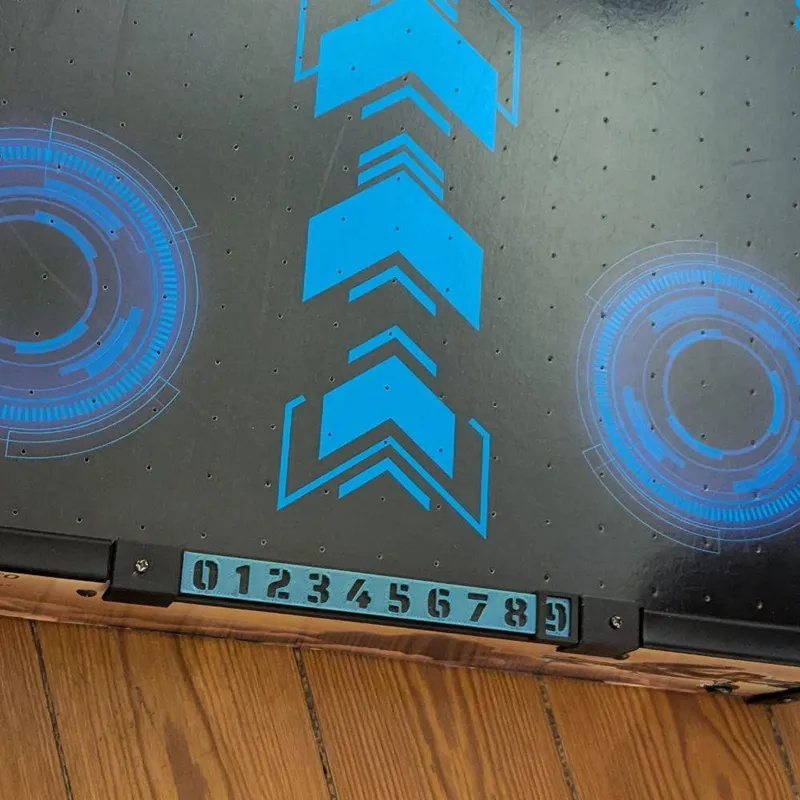

Die Idee entstand an einem Airliner-Airhockey-Tisch. Das vorhandene Zählsystem passte weder funktional noch gestalterisch.

Aus dieser konkreten Situation heraus wurde ein eigener Torzähler entwickelt: schlicht, mechanisch und gut ablesbar. Der Fokus lag nicht auf einem zusätzlichen Effekt, sondern auf einer Lösung, die zuverlässig funktioniert und sich unauffällig in das Spiel einfügt.

Ergebnis

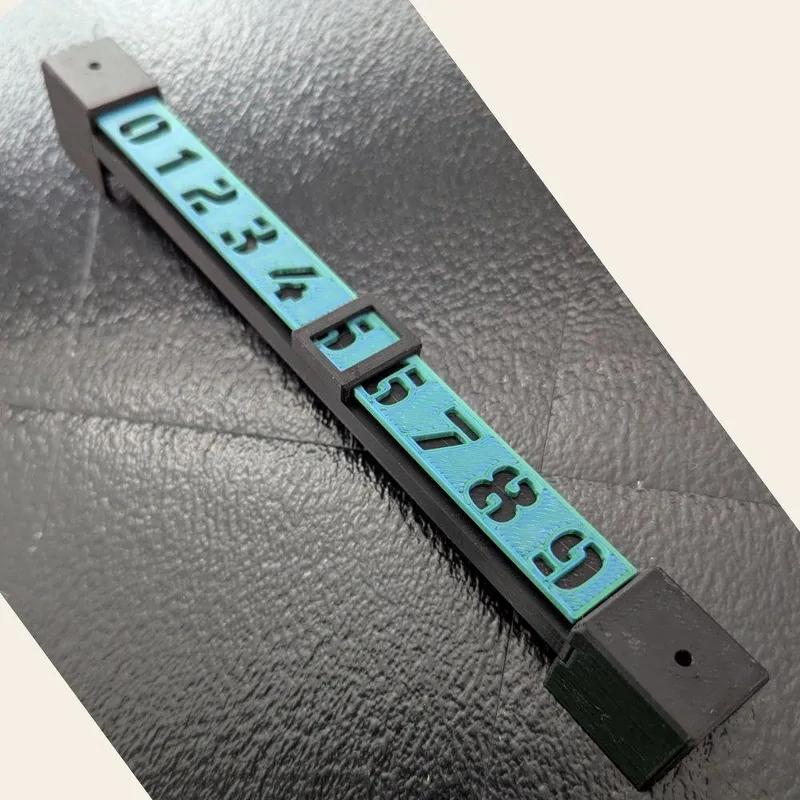

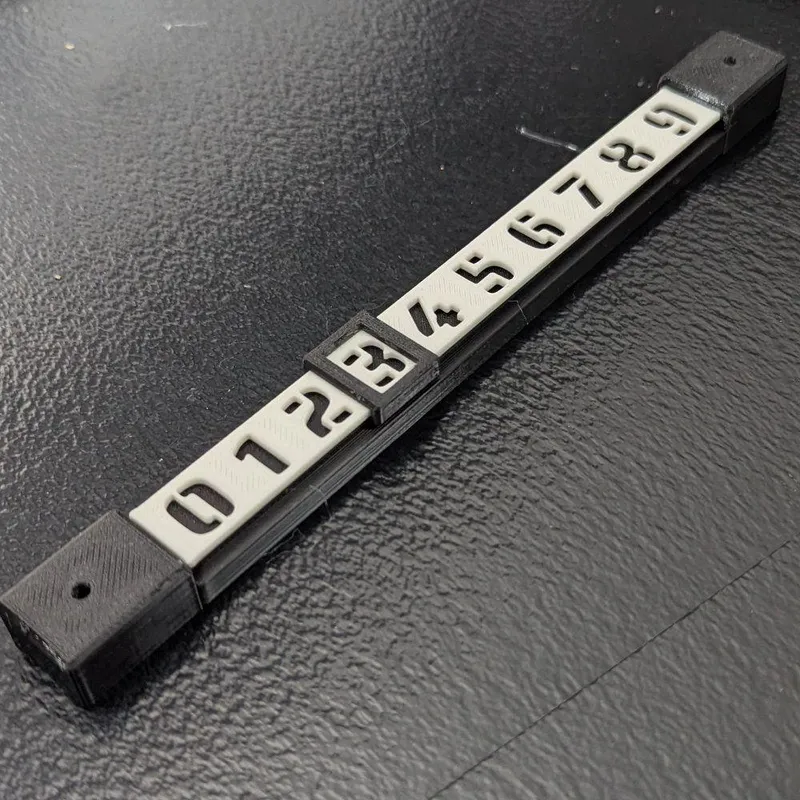

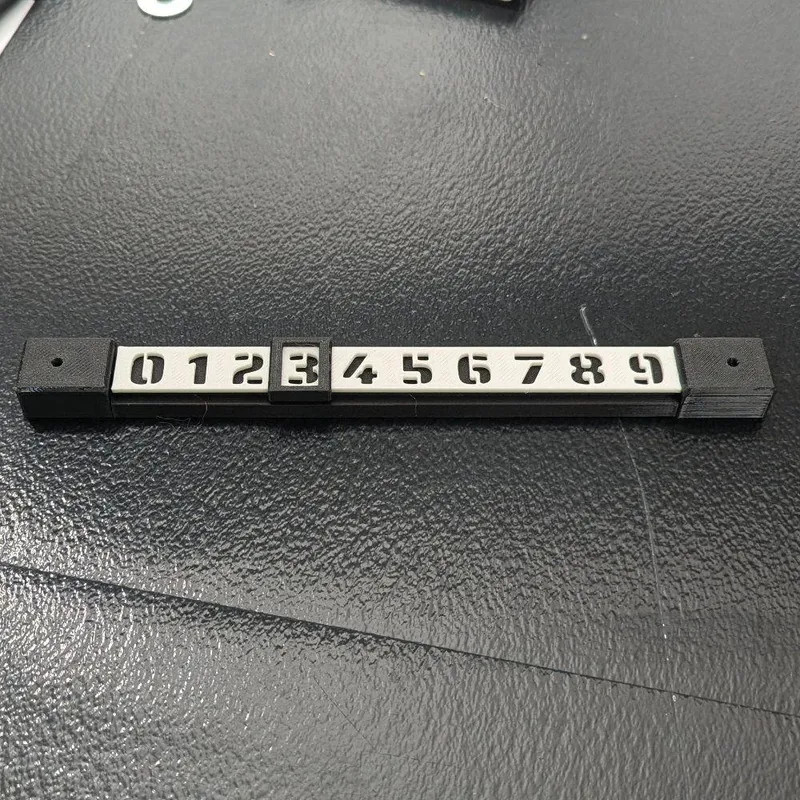

Entstanden ist ein modularer, verschiebbarer Zahlenzähler für analoge Arcade-Games und Spielaufbauten.

Der Punktestand wird rein mechanisch über einen frei laufenden Zahlenschieber angezeigt. Die Konstruktion ist so ausgelegt, dass sie verschraubt montiert werden kann und dauerhaft spielfest bleibt.

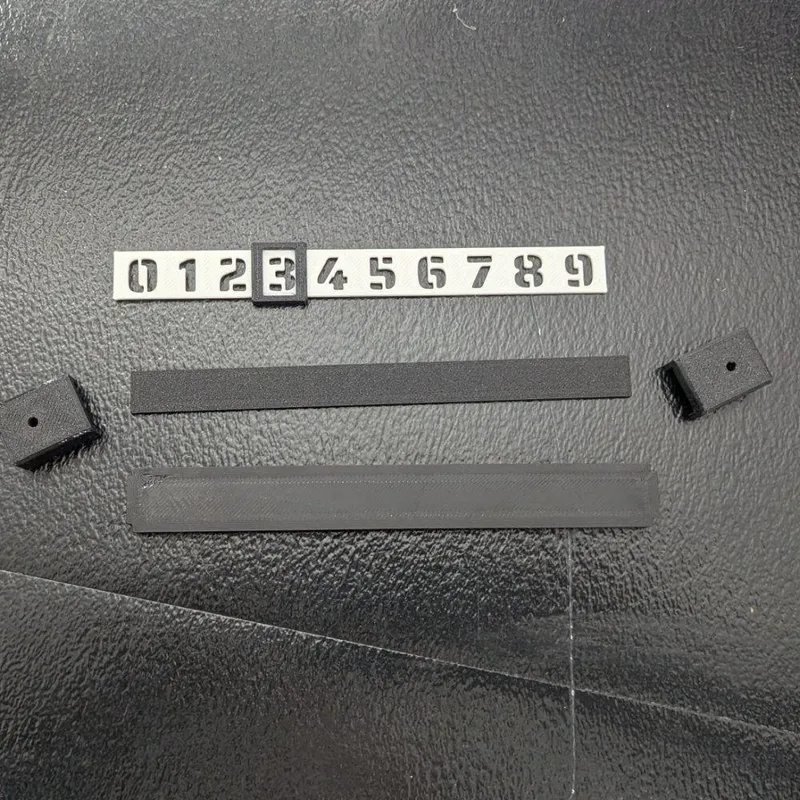

Der Torzähler besteht aus sechs gedruckten Einzelteilen, die zu einer stabilen Einheit zusammengefügt werden.

Hintergründe

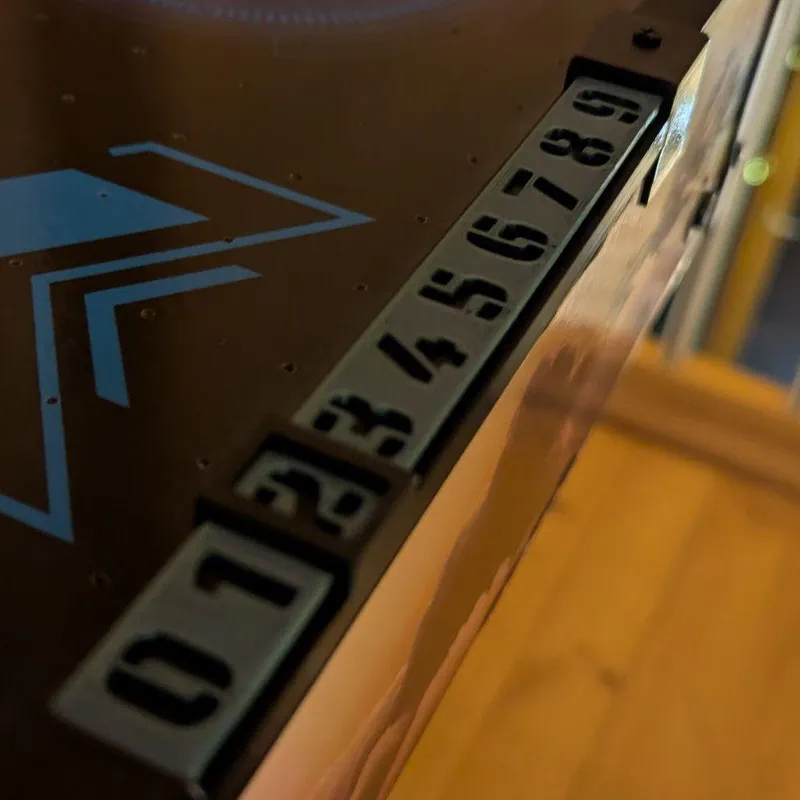

Beim ursprünglichen Einsatz wurde ein schwebender Steg realisiert. Deshalb wurden stärker belastete Bauteile – insbesondere Steg, Steghalter und Zahlenschieber – in PETG gedruckt.

Andere Bauteile wurden in PLA ausgeführt. Je nach Einsatzbereich ist auch eine vollständige Umsetzung in PLA möglich.

Besondere Erfahrungswerte

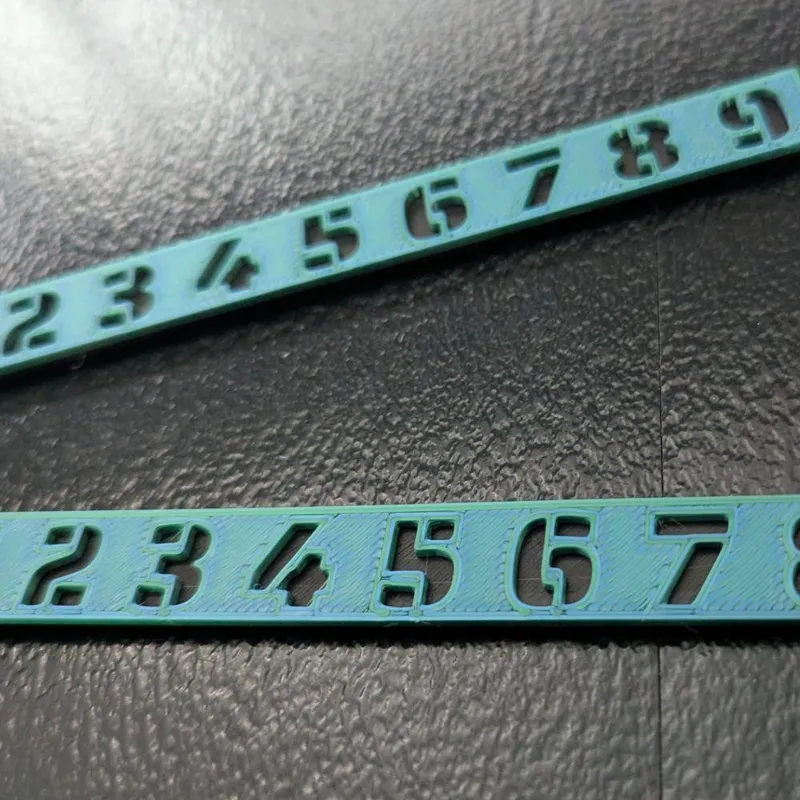

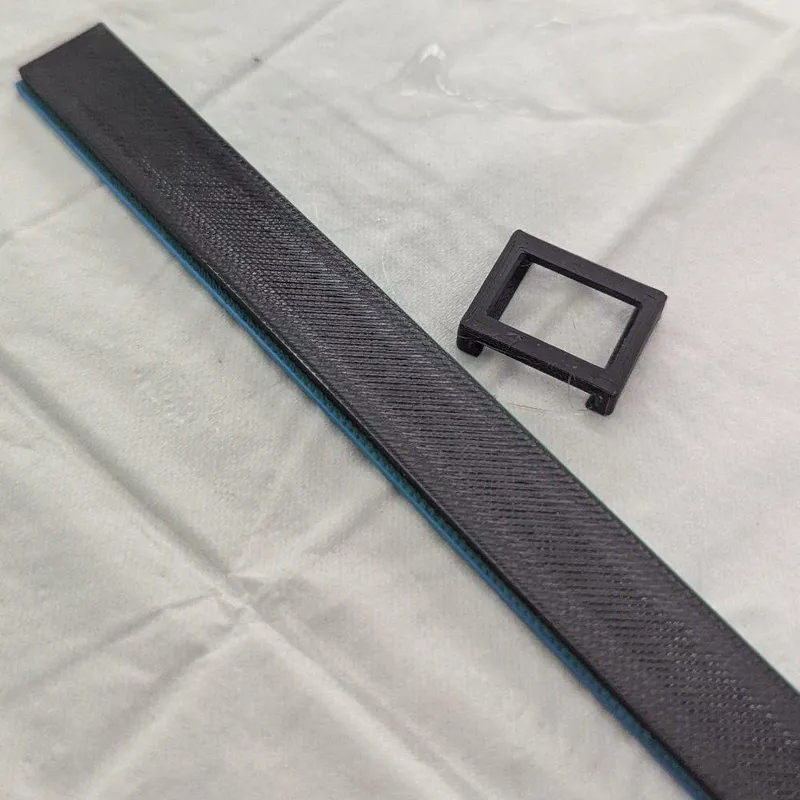

Der Zahlenschieber läuft frei im Hauptsteg und wird ausschließlich mechanisch geführt.

Die Toleranzen sind bewusst so gewählt, dass der Schieber nicht unbeabsichtigt verrutscht, sich aber weiterhin sauber bewegen lässt. Gerade bei einem analogen Spielobjekt ist diese Balance wichtiger als sie zunächst wirkt.

Es waren einige Test-3D-Drucke nötig um die richtige Ausgewogenheit zwischen “zu fest” und “zu locker” zu finden.
