Arcade doelpuntenteller

Een mechanische doelpuntenteller voor analoge spellen – zonder elektronica, zonder stroom en zonder software.

Uitgangspunt

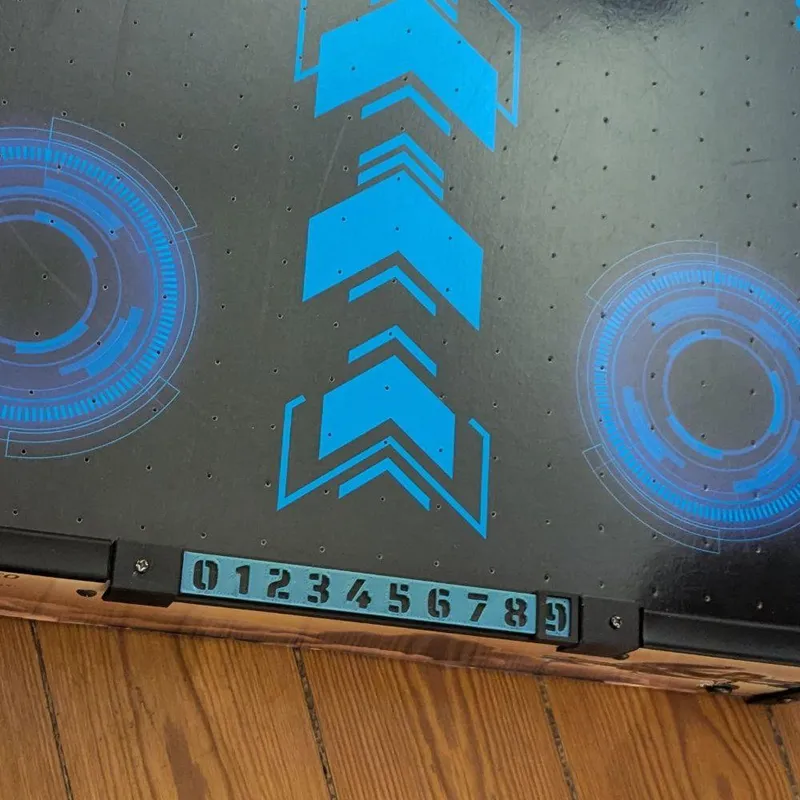

Het idee ontstond bij een Airliner-airhockeytafel. Het aanwezige telsysteem paste noch functioneel noch qua vormgeving.

Vanuit deze concrete situatie is een eigen doelpuntenteller ontwikkeld: eenvoudig, mechanisch en goed afleesbaar. De focus lag niet op een extra effect, maar op een oplossing die betrouwbaar werkt en onopvallend in het spel opgaat.

Resultaat

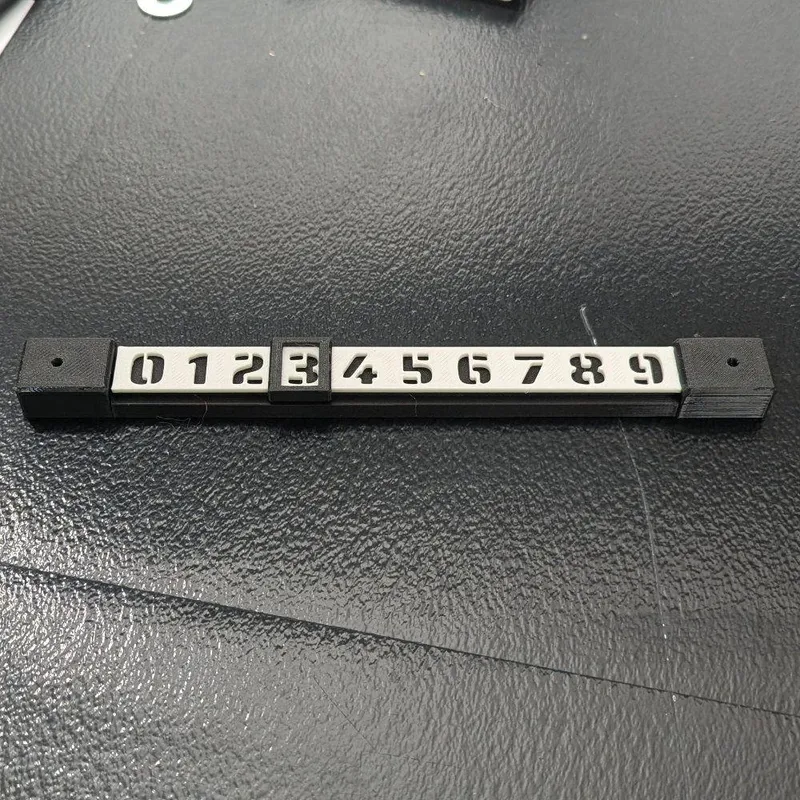

Het resultaat is een modulaire, verschuifbare nummerteller voor analoge arcadespellen en speelopstellingen.

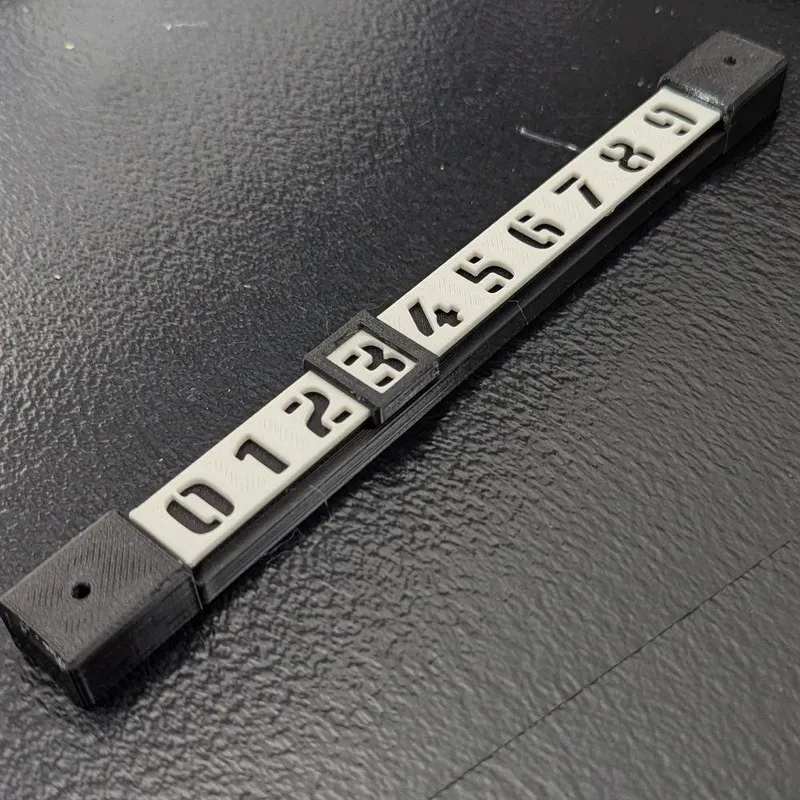

De score wordt puur mechanisch weergegeven via een vrij lopende nummerschuif. De constructie is zo ontworpen dat hij geschroefd kan worden gemonteerd en duurzaam spelbestendig is.

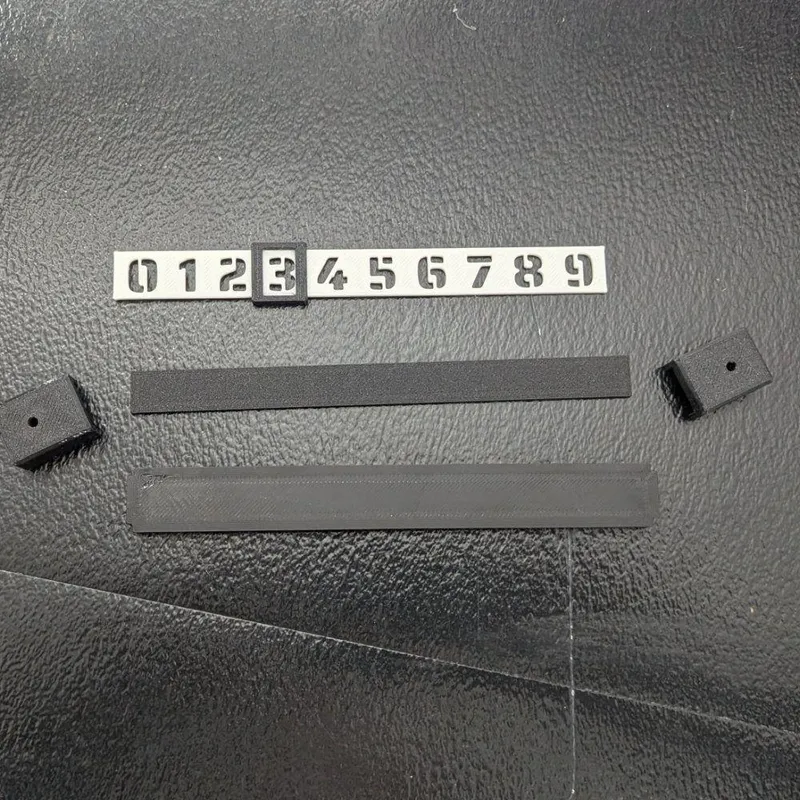

De doelpuntenteller bestaat uit zes 3D-geprinte onderdelen die tot een stabiele eenheid worden samengevoegd.

Achtergronden

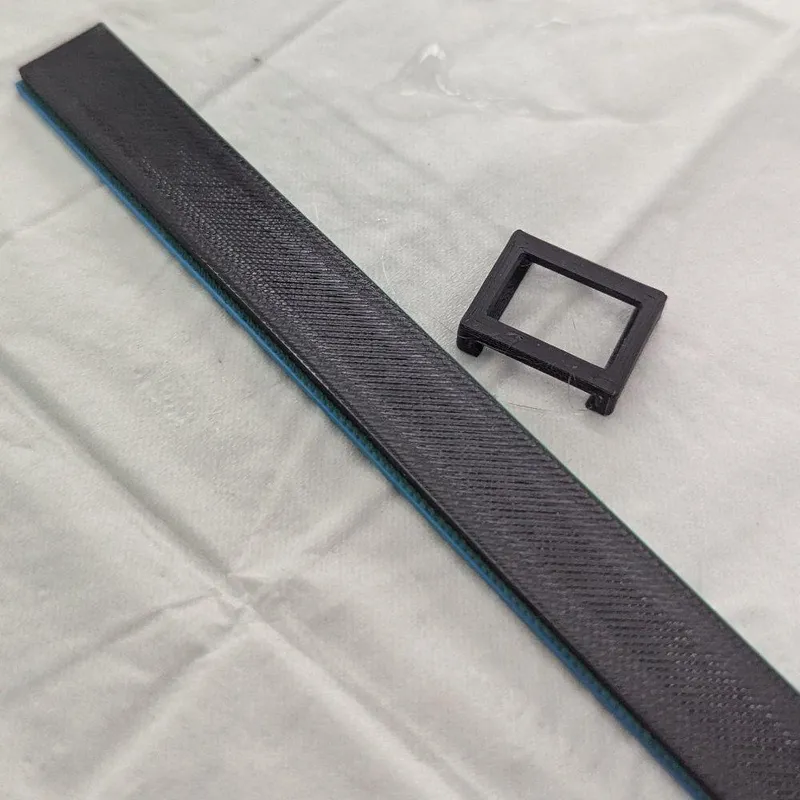

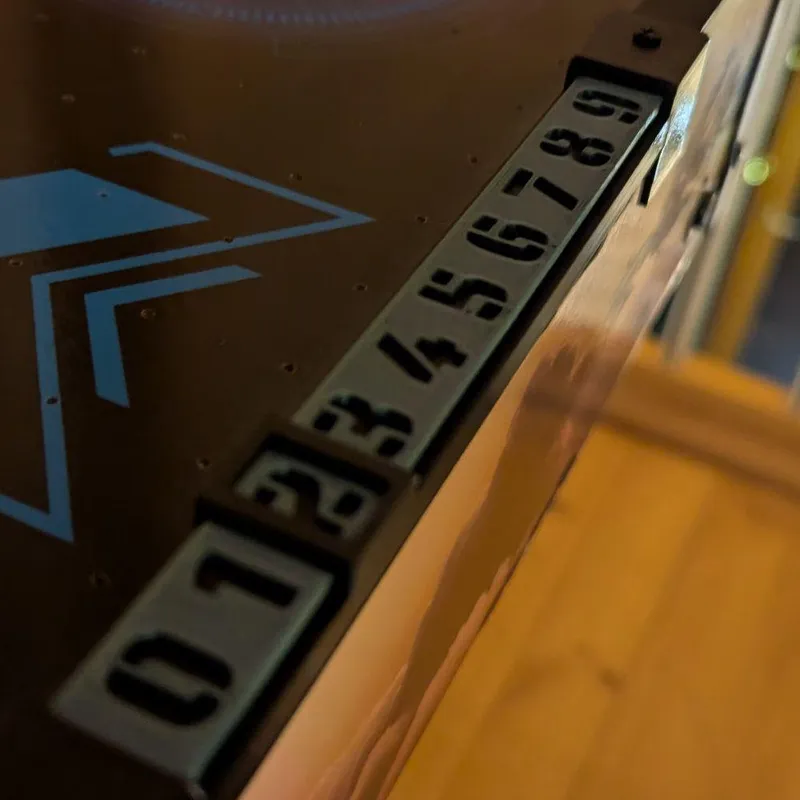

Bij de oorspronkelijke toepassing werd een zwevende brug gerealiseerd. Daarom zijn zwaarder belaste onderdelen – met name brug, brughouder en nummerschuif – in PETG geprint.

Andere onderdelen zijn in PLA uitgevoerd. Afhankelijk van het toepassingsgebied is ook een volledige uitvoering in PLA mogelijk.

Bijzondere praktijkervaringen

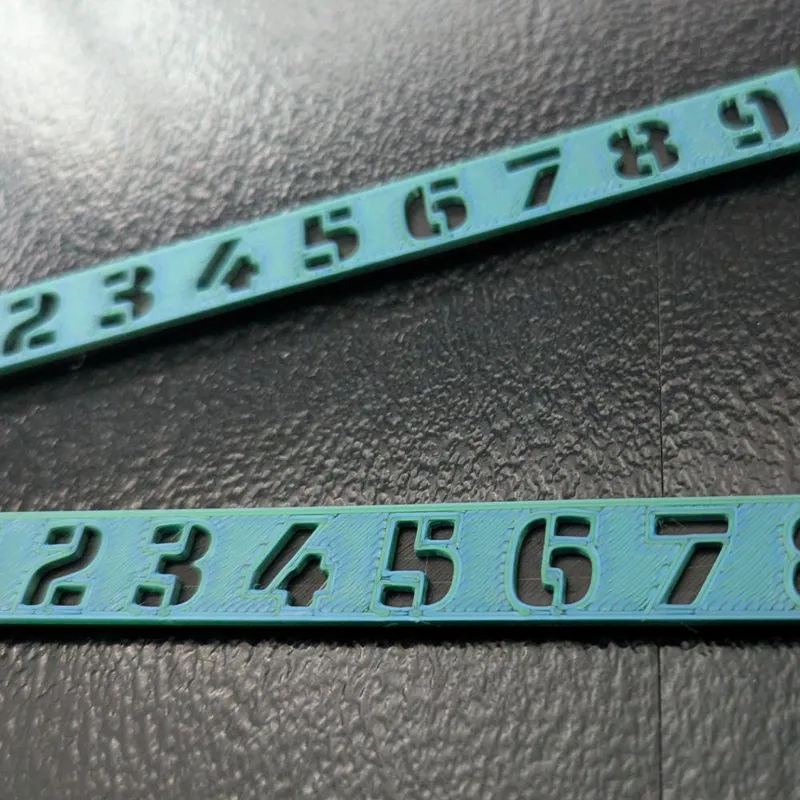

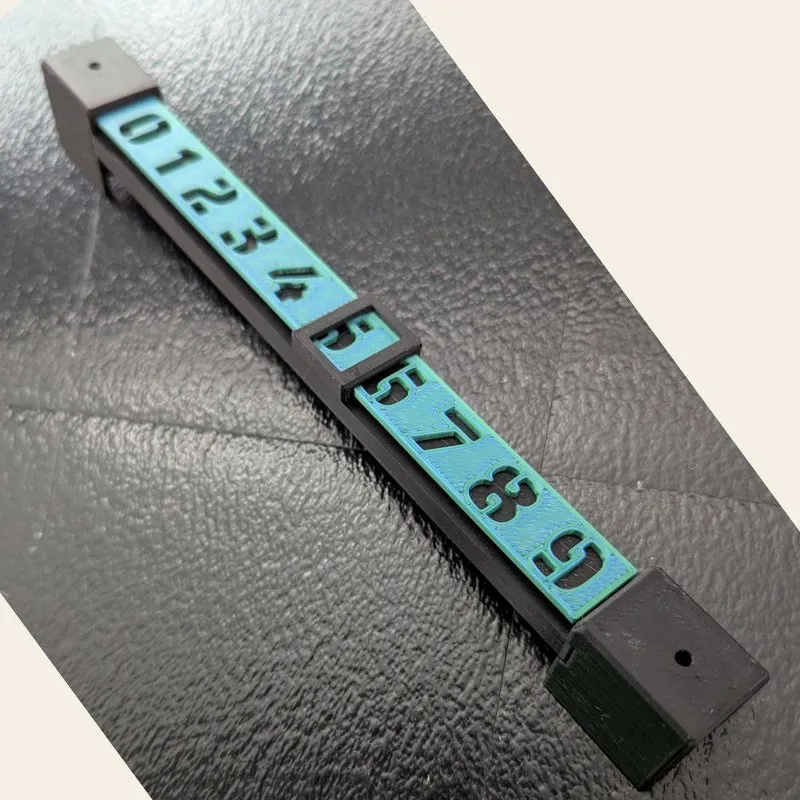

De nummerschuif loopt vrij in de hoofdbrug en wordt uitsluitend mechanisch geleid.

De toleranties zijn bewust zo gekozen dat de schuif niet onbedoeld verschuift, maar toch soepel blijft bewegen. Juist bij een analoog speelobject is die balans belangrijker dan het op het eerste gezicht lijkt.

Er waren enkele test-3D-prints nodig om de juiste balans tussen 'te strak' en 'te los' te vinden.
